特點：過孔滑環完全滿足360度無限制旋轉的動力、控制及數字信號混合傳輸；全盛過孔滑環采用先進的纖刷技術，免維護，無需潤滑油；每路多點接觸，低接觸壓力，低噪音和低接觸磨損，超長的使用壽命；標準化、模塊化設計，產品規格齊全，并能為客戶量身定制所需要的產品。
可選項：額定電流、電壓、額定轉速、工作溫度、路數、外殼材料及顏色、外型尺寸、專用導線、導線出口方向、導線長度、防護等級、端子類型
典型應用：工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、試驗設備、包裝設備、堆垛機、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備等。
|
參數 |
數值 |
|
|
功率 |
信號 |
|
|
額定電壓 |
380VAC |
240VAC/VDC |
|
絕緣電阻 |
≥1000MΩ/500VDC |
≥500MΩ/500VDC |
|
導線規格 |
AWG16鍍錫鐵氟龍或PVC絕緣 |
AWG22鍍銀鐵氟龍絕緣 |
|
導線長度 |
標準500mm |
|
|
絕緣強度 |
500VAC@50Hz,60s |
|
|
動態電阻變化值 |
＜0.01Ω |
|
|
參數 |
數值 |
|
|
功率 |
信號 |
|
|
工作速度 |
0~500 rpm |
|
|
工作溫度 |
-20℃ - +80℃ |
|
|
工作濕度 |
60%RH 或更高 |
|
|
接觸材料 |
貴金屬 |
|
|
殼體材料 |
工程塑料或鋁合金 |
|
|
力 距 |
6環產品為0.1N/m,每增加6環加0.03N/m |
|
|
防護等級 |
IP51 |
|

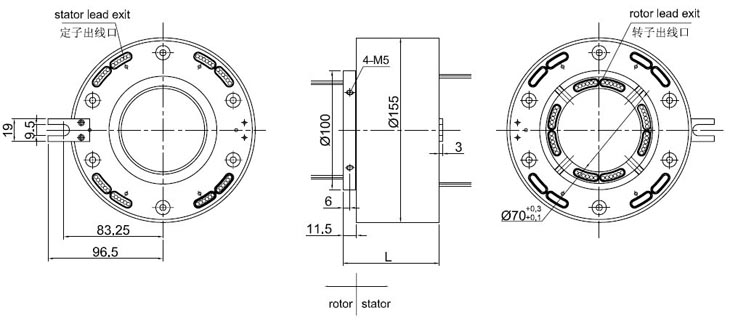

滑環安裝說明:
■ 因我們的帽型滑環轉動扭矩很小，因此可將內圈部分導線保護好后直接用于轉動或固定；
注意事項:
■ 滑環環體不得作承重用，環體導線也不得承受外部控力；
■ 在滑環安裝時，務必要保護好導線，避免因?qū)w絕緣層損壞而影響產品品質；
■ 滑環系精密電氣元件，應使其在一個干燥，少塵的環境下工作。如果環境條件惡劣，應增加防護措施。

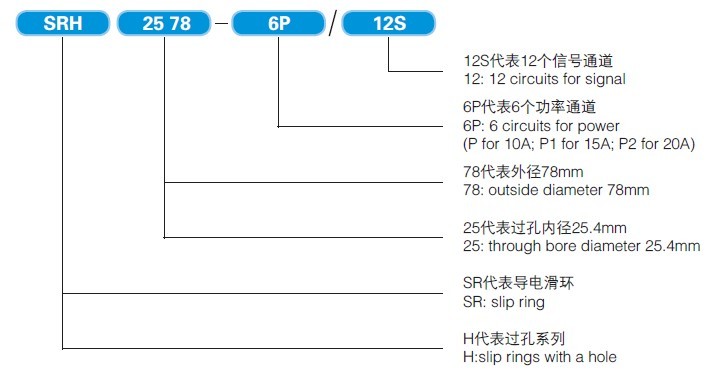

| 型號 |
長度 （L=mm） |
額定電流 | 總環道 | |
| 功率(10A、15A或20A) | 信號(5A) | |||
| SRH70155-6P | 80.8 | 6 | — | 6 |
| SRH70155-12S | 80.8 | — | 12 | 12 |
| SRH70155-12P | 110.8 | 12 | — | 12 |
| SRH70155-6P/12S | 110.8 | 6 | 12 | 18 |
| SRH70155-24S | 110.8 | — | 24 | 24 |
| SRH70155-18P | 140.8 | 18 | — | 18 |
| SRH70155-12P/12S | 140.8 | 12 | 12 | 24 |
| SRH70155-6P/24S | 140.8 | 6 | 24 | 30 |
| SRH70155-36S | 140.8 | — | 36 | 36 |
| SRH70155-24P | 170.8 | 24 | — | 24 |
| SRH70155-18P/12S | 170.8 | 18 | 12 | 30 |
| SRH70155-12P/24S | 170.8 | 12 | 24 | 36 |
| SRH70155-6P/36S | 170.8 | 6 | 36 | 42 |
| SRH70155-48S | 170.8 | — | 48 | 48 |
| SRH70155-30P | 200.8 | 30 | — | 30 |
| SRH70155-24P/12S | 200.8 | 24 | 12 | 36 |
| SRH70155-18P/24S | 200.8 | 18 | 24 | 42 |
| SRH70155-12P/36S | 200.8 | 12 | 36 | 48 |
| SRH70155-6P/48S | 200.8 | 6 | 48 | 54 |
| SRH70155-60S | 200.8 | — | 60 | 60 |
| SRH70155-36P | 230.8 | 36 | — | 36 |
| SRH70155-30P/12S | 230.8 | 30 | 12 | 42 |
| SRH70155-24P/24S | 230.8 | 24 | 24 | 48 |
| SRH70155-18P/36S | 230.8 | 18 | 36 | 54 |
| SRH70155-12P/48S | 230.8 | 12 | 48 | 60 |
| SRH70155-6P/60S | 230.8 | 6 | 60 | 66 |
| SRH70155-72S | 230.8 | — | 72 | 72 |
| SRH70155-42P | 260.8 | 42 | — | 42 |
| SRH70155-36P/12S | 260.8 | 36 | 12 | 48 |
| SRH70155-30P/24S | 260.8 | 30 | 24 | 54 |
| SRH70155-24P/36S | 260.8 | 24 | 36 | 60 |
| SRH70155-18P/48S | 260.8 | 18 | 48 | 66 |
| SRH70155-12P/60S | 260.8 | 12 | 60 | 72 |
| SRH70155-6P/72S | 260.8 | 6 | 72 | 78 |
| SRH70155-84S | 260.8 | — | 84 | 84 |
| SRH70155-48P | 290.8 | 48 | — | 48 |
| SRH70155-42P/12S | 290.8 | 42 | 12 | 54 |
| SRH70155-36P/24S | 290.8 | 36 | 24 | 60 |
| SRH70155-30P/36S | 290.8 | 30 | 36 | 66 |
| SRH70155-24P/48S | 290.8 | 24 | 48 | 72 |
| SRH70155-18P/60S | 290.8 | 18 | 60 | 78 |
| SRH70155-12P/72S | 290.8 | 12 | 72 | 84 |
| SRH70155-6P/84S | 290.8 | 6 | 84 | 90 |
| SRH70155-96S | 290.8 | — | 96 | 96 |
| 色碼 | 紅 | 黃 | 黑 | 藍 | 綠 | 白 | 紫 | 灰 | 棕 | 橙 | 深藍 | 土黃 |
| 6路 | 1 | 2 | 3 | 4 | 5 | 6 | - | - | - | - | - | - |
| 12路 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 18路 |
1 13 |
2 14 |
3 15 |
4 16 |
5 17 |
6 18 |
7 | 8 | 9 | 10 | 11 | 12 |
| 24路 |
1 13 |
2 14 |
3 15 |
4 16 |
5 17 |
6 18 |
7 19 |
8 20 |
9 21 |
10 22 |
11 23 |
12 24 |
| 30路 |
1 13 25 |
2 14 26 |
3 15 27 |
4 16 28 |
5 17 29 |
6 18 30 |
7 19 |
8 20 |
9 21 |
10 22 |
11 23 |
12 24 |
| 36路 |
1 13 25 |
2 14 26 |
3 15 27 |
4 16 28 |
5 17 29 |
6 18 30 |
7 19 31 |
8 20 32 |
9 21 33 |
10 22 34 |
11 23 35 |
12 24 36 |
| 42路 |
1 13 25 37 |
2 14 26 38 |
3 15 27 39 |
4 16 28 40 |
5 17 29 41 |
6 18 30 42 |
7 19 31 |
8 20 32 |
9 21 33 |
10 22 34 |
11 23 35 |
12 24 36 |
| 48路 |
1 13 25 37 |
2 14 26 38 |
3 15 27 39 |
4 16 28 40 |
5 17 29 41 |
6 18 30 42 |
7 19 31 43 |
8 20 32 44 |
9 21 33 45 |
10 22 34 46 |
11 23 35 47 |
12
24 36 48 |
